零缺陷防水系统在屋面工程中的应用


      发布时间:2015-08-18   来源:

1,工程概况 华数白马湖数字电视产业园建设项目位于浙江省杭州市滨江区白马湖文化创意园区内。项目总建筑面积165900平方米,其中地上

1,工程概况
       “华数白马湖数字电视产业园建设项目”位于浙江省杭州市滨江区白马湖文化创意园区内。项目总建筑面积165900平方米,其中地上建筑面积为105773平方米,地下建筑面积为60127平方米;地上部分由6至11层不等的7幢办公生产楼(分别为A楼、B楼、C楼、D楼、E楼、F楼、G楼)及3层的音频、视频测试中心(H楼)组成;地下2层。H楼为钢管混凝土框架结构,其它楼为钢筋混凝土框剪结构;该工程屋面防水主要分为地下室顶板、裙楼、屋面三个部分,防水面积约3.5万平方米。
\

2,防水设计方案及选材介绍
2.1防水设计
      防水工程是影响建筑后期使用的一个功能性组成部分,为了确保防水万无一失,本工程的种植屋面防水采用钢筋混凝土自防水和一道2.00mm厚涂必定橡胶沥青防水材料加一道4.00mm厚贴必定BAC耐根穿刺防水卷材,而非种植屋面、女儿墙、天沟等节点部位采用2.00厚涂必定橡胶沥青防水材料加一道2.00mm厚贴必定BAC-P防水卷材,本项目采用深圳市卓宝科技集团推出的零缺陷系统施工工艺。
2.2 选材介绍
       针对此项目防水的重要性,结合我司多年防水设计经验,该防水材料建议采用“涂料+卷材”的防水组合,涂料选择的是高密封性、高渗透性、高蠕变性(自修复)的涂必定@橡胶沥青防水涂料,卷材选择的是贴必定@BAC耐根穿刺自粘防水卷材及贴必定@BAC-P双面自粘防水卷材两者之间有高度的相容性、互补性。
2.2.1  涂必定@橡胶沥青防水涂料
      涂必定@橡胶沥青防水涂料是一种以橡胶、沥青和助剂混合制成的,在应用状态下始终保持粘性膏状体的防水涂料。该产品通过现场加热成流态,刮涂于基层形成粘结力强、具有蠕变和自愈功能的防水层。它既能作为独立的防水层,也可与卷材形成复合防水层。
1)永不固化。施工后始终保持粘性膏状,具有蠕变性,永不固化,能抵御基层变形。
2)持久粘结。材料施工后始终保持粘性,粘结效果经久不衰。
3)持久密封。始终具有蠕变性,确保材料对基层的持久密封。
4)粘结性强。能与各种基层和卷材实现粘结,粘结强度高。
5)双重功能。不仅仅是一道防水层,也是一道优异的粘结层。
6)自愈性强。施工时即使出现防水层破损也能自行修复,维持完整的防水层。
7)适用范围广。常温和低温环境均可施工,粘结瞬间便达到粘结强度,能在下雨前施工。
8)施工方便。施工时可以选择涂刮或喷涂,可一次施工到设计厚度,方便快捷。
9)适用范围:涂必定@橡胶沥青防水涂料,适用于各类建筑的屋面工程和地下工程等。
2.2.2  贴必定@ BAC-P双面自粘防水卷材
         该卷材是一种抗拉、延伸率和抗撕裂能力更强的无胎自粘防水卷材,具有优良的耐紫外线和稳定性。产品属性:物理性能优良具有优异的物理性能,尤其是其高撕裂强度和尺寸稳定性,凸显材料对施工环境的适应性;粘结可靠、便于检修防水卷材与结构牢固粘结,卷材出现任何局部破坏,水都会被限定在很小的范围内,不窜流,即使出现个别的渗漏,则渗漏点也会与破坏点一致,极易检修;独特自愈性具有独特的自愈性,能自动愈合较小的裂缝,挂瓦屋面更显神功。
      适用范围:贴必定@BAC-P双面自粘防水卷材,适用于各类建筑的屋面工程和地下工程等。
  2.2.3  贴必定@ BAC耐根穿刺自粘防水卷材
        贴必定BAC耐根穿刺自粘防水卷材专门针对有种植要求的地下室顶板、屋面等部位而研发,是一款以长纤聚酯纤维毡为增强胎基,以添加进口化学阻根剂的自粘改性沥青为涂盖材料,两面再覆以隔离材料而制成的自粘类改性沥青卷材。该卷材既具有与BAC自粘防水卷材相同的防水性能,同时又具有阻止植物根系穿透的功能。
      适用范围:贴必定@BAC耐根穿刺自粘防水卷材,适用于各类对建筑有种植要求的屋面工程和地下工程。
3,防水结构层次设计
3.1  结构设计
       地下室顶板屋面、裙房低跨屋面、裙房屋面采用绿化屋面,屋面基本结构层为:钢筋混凝土结构层+2mm厚涂必定非固化橡胶沥青+4.0mm厚贴必定BAC耐根穿刺自粘防水卷材;(如下图)
\

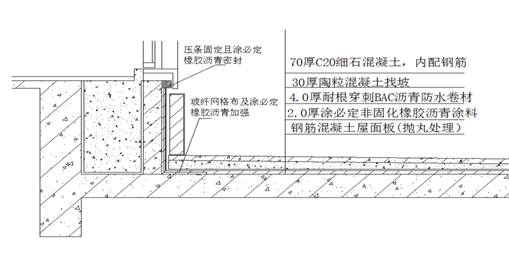

                                               地下室顶板防水结构图
       裙房低跨小屋面、楼高中部半叶状休息平台、主屋面低跨地砖屋面防水、主屋面高跨的机房顶屋面的结构层次如下:为钢筋混凝土结构层+2mm厚非固化橡胶沥青涂料+2.0mm厚贴必定BAC-P双面自粘沥青防水卷材;(如下图)
\
                                          裙楼等非种植屋面结构图

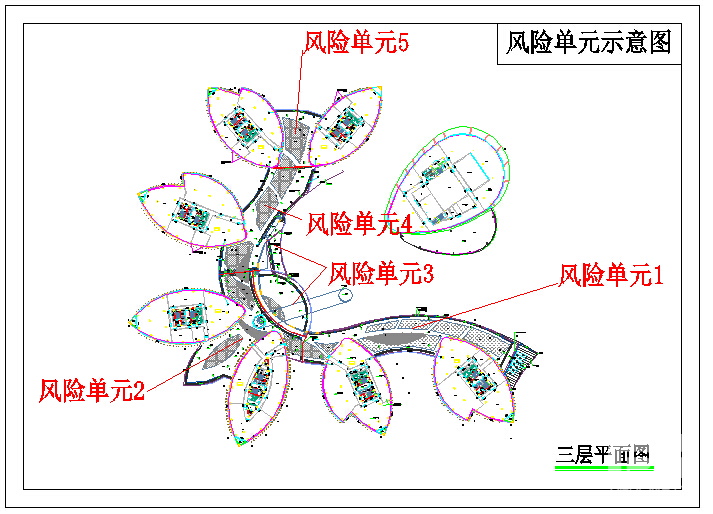

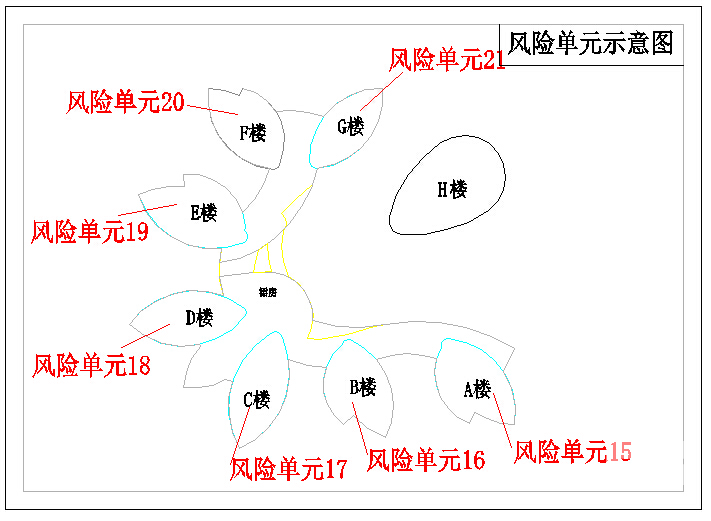

3.2  风险区域划分
      根据本项目的具体情况及甲方提供的建筑图纸为本防水施工划分风险区域,对风险区域内部的节点进行编号,方便现场管理人员对项目的管理,使施工有条不紊。
\ \ \

4,施工工艺
4.1  基层要求
1)清除基层表面杂物、油污、砂子等,清扫工作必须在施工中随时进行;
2)基层修补平整;
3)阴阳转角抹成圆弧;
4)基层若有明水,施工前需清理干净;
5)各种预埋件已预先安装固定完毕。

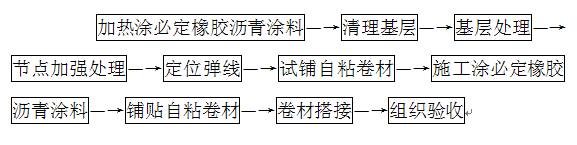

4.2 工艺流程
     \
4.3  施工工艺
4.3.1  加热橡胶沥青涂料:把橡胶沥青涂料放入专用的加热器中进行加热。
\

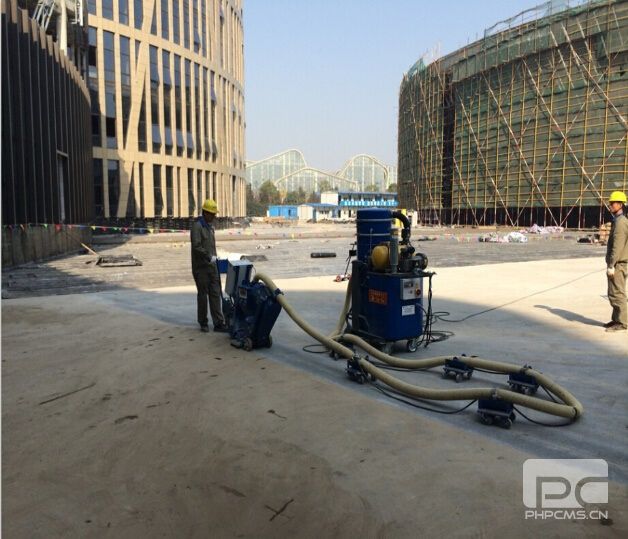

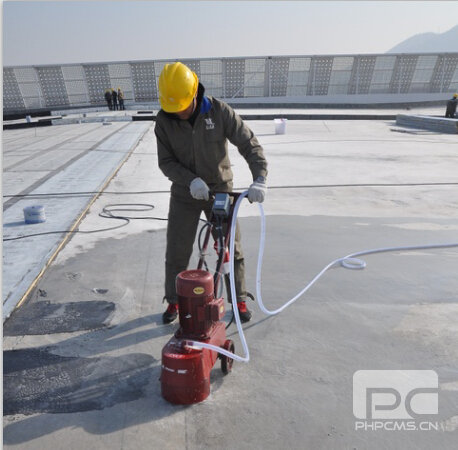

4.3.2  抛丸处理基层: 经过现场基层的勘查,基层有的地方有起砂现象,因此采取基层 抛丸处理工作,使抛丸后的基面变得均匀、粗糙、清洁,打开混凝土结构的毛细孔提升涂料的附着性能;而且经过抛丸后的基层更容易暴露出基层表面存在的缺陷,能够更好的在施工前进行修补和加强工作。
\  \

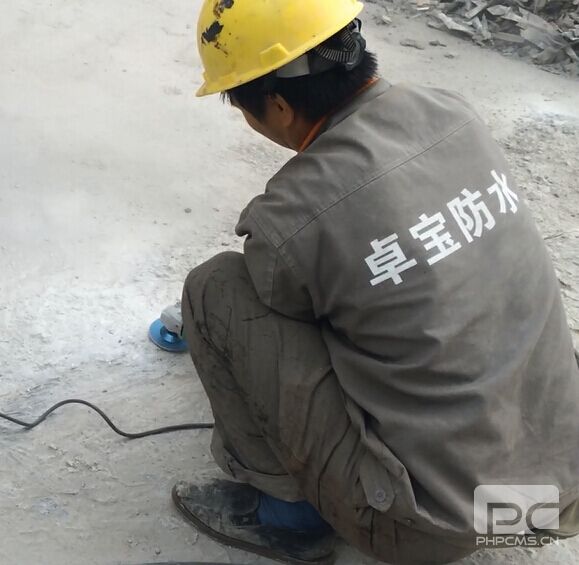

4.3.3  清扫基层:用扫帚、铁铲、吹灰机等工具将基层表面的灰尘、杂物清理干净,基面保持基本平整,对于不平的部位需修补平整,或用手持打磨机进行打磨处理;对于后浇带部位基面不平整的部位采用水磨机进行打磨处理。
\  \

4.3.4 涂刷基层处理:在女儿墙及细部节点位置上均匀的涂刷配套基层处理剂,做到不漏涂、不露底。
4.3.5  节点加强处理及及女儿墙附加层处理:节点部位(如:水落口、穿板管道、阴阳角等)采用橡胶沥青涂料加网格布进行加强处理后再铺贴一层贴必定BAC双面自粘卷材;
   \  \
4.3.6 大面卷材施工
   1)定位弹线:以分格的方式进行弹线,确定施工橡胶沥青涂料的范围,每个格子的宽度为0.92m,长度为5m,面积为4.6㎡。
\  \

 2) 试铺自粘卷材:将自粘卷材自然松弛的摊开,按控制线摆放好,然后把卷材从两端往中间收卷。
3) 大面涂料涂刮:把加热完毕的橡胶沥青涂料,装入带有刻度的专用桶内,每桶装入涂料的重量为11.5kg,然后将11.5kg的涂料倒在4.6㎡的格子内,确保涂料的用量为2.5kg/㎡,按照弹线的范围将橡胶沥青涂料涂刮在基面上,涂刮厚度均匀,不露底。
4) 铺贴自粘卷材:在涂料冷却之前,揭除自粘卷材下表面隔离膜,将卷材粘贴在涂料上。
5) 卷材搭接:将自粘卷材搭接边的隔离膜揭除,进行自粘搭接,卷材T型搭接口处用涂必定@橡胶沥青防水涂料进行内外密封处理。卷材收口处,用涂必定@橡胶沥青防水涂料进行密封。
4.3.7  主要节点部位的处理

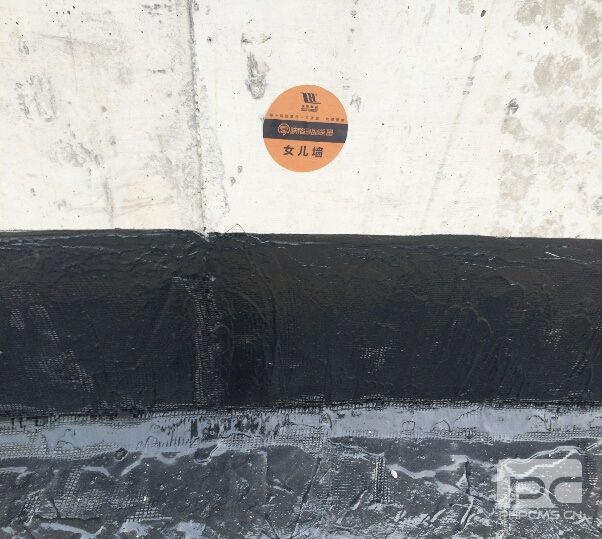

   屋面女儿墙收口
1)女儿墙阴角处先涂刮第一遍橡胶沥青防水涂料并铺贴对应大小的玻纤网格布,再涂刮第二遍橡胶沥青涂料将网格布覆盖住,涂料平面和立面方向的宽度均为250mm;
2)大面涂刮橡胶沥青涂料,涂料上返至女儿墙立面方向的高度不小于平面完成面以上250mm;
3)将自粘卷材铺贴在已涂刮橡胶沥青防水涂料的基面上,女儿墙立面卷材上返至平面完成面以上250mm;

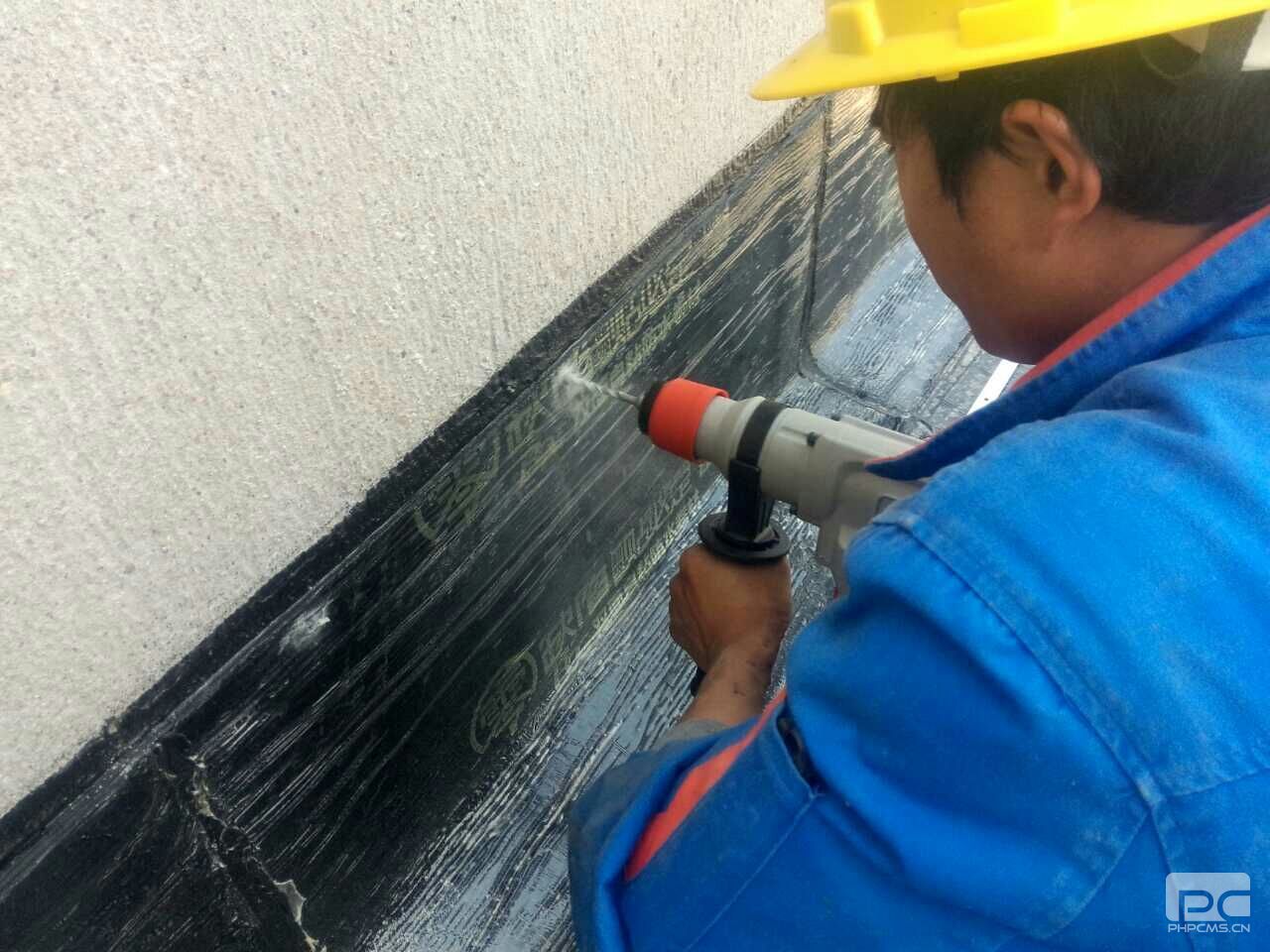

4)卷材女儿墙立面收头采用压条钉牢,橡胶沥青涂料密封。
\

\

                                            裙房低跨屋面女儿墙节点图

\

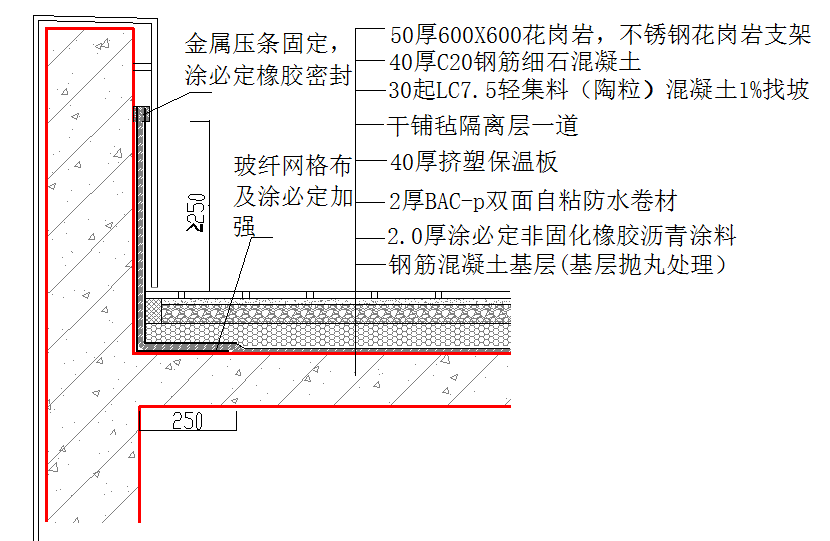

                                      主屋面高跨屋面楼梯间四周女儿墙节点图

主屋面高跨屋面重力排水口
1)落水口四周涂刮橡胶沥青防水涂料及玻纤网格布加强处理,涂料及玻纤网格布平面宽度为250mm;
2)大面涂刮橡胶沥青涂料,铺贴自粘防水卷材。卷材收头采用橡胶涂料密封。
\

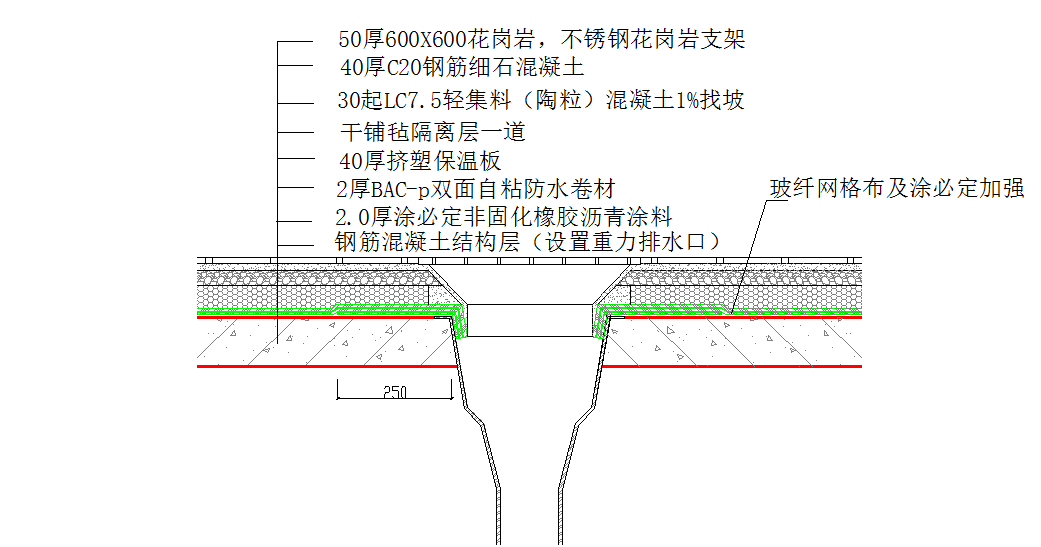

                                                主屋面高跨屋面重力排水口节点图
裙房屋面天沟防水及女儿墙防水
1)在天沟内首先涂刷一层非固化沥青防水涂料,上面粘贴玻纤网格布,
2)再涂刷一遍非固化沥青橡胶涂料并同时把BAC-p粘贴到天沟内,把大面的耐根穿刺BAC自粘卷材粘到BAC-P卷材上;
3)最后用压条固定BAC-P双面自粘卷材的收头位置,并用涂必定橡胶沥青涂料进行密封
\

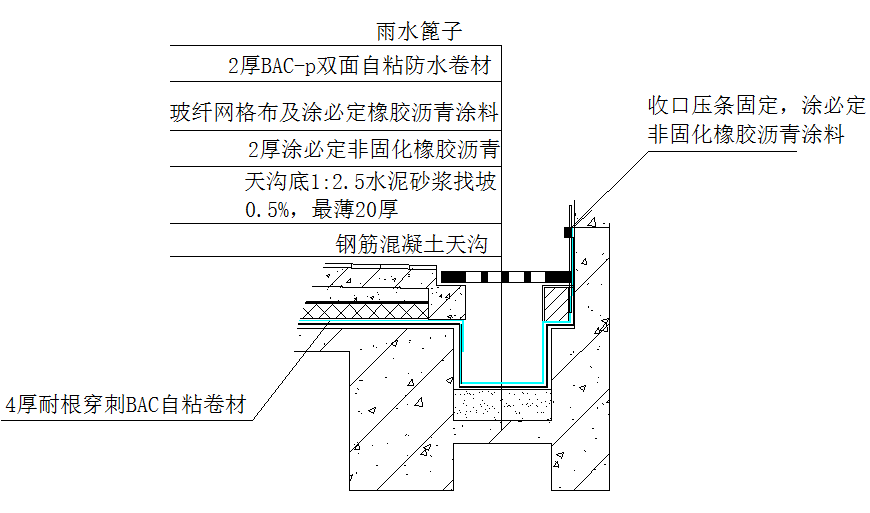

                                              裙房屋面天沟防水节点图
裙楼后浇带屋面防水
1)首先用磨光机把后浇带的四周打磨成圆弧状,然后涂刷一层涂必定橡胶沥青涂料;
2)粘贴玻纤网格布;
3)涂刷一层2毫米厚的涂必定橡胶沥青涂料,上面粘贴4毫米厚的耐根穿刺BAC自粘卷材。

\
5,体会总结
        本工程地下室顶板、裙楼、屋面防水部分已经完成,完成后地下室顶板,裙楼顶板、屋面均无渗漏,各个部位干燥。
        在防水工程采用传统工艺进行施工,防水层与结构层之间不粘结,在防水层与结构层之间形成一层“窜水层”,一旦防水层出现破损点,水就会水就会透过破损点进入窜水层并在“窜水层”中到处窜流,遇到结构裂缝就会渗入室内。如果进行维修常常会出现堵了这里,其他地方又开始漏的情况,随即进入了一个“堵漏、堵漏、越堵越漏”怪圈,不管怎么堵都还是不能彻底解决渗漏问题。
         华数白马湖数字电视产业园区屋面防水工程正是采用了深圳卓宝的零缺陷超级贴必定防水系统。该防水系统是我公司经过长期的探索和实践,吸收国内外先进的防水理念和技术,继推出被业界高度推崇、广泛模仿的“皮肤式”防水理念和“湿铺法”施工工艺之后的又一个业内创举,该系统采用“涂料+卷材”的防水组合,涂料层与结构层紧密粘接,消除“窜水层”即使防水层出现破损或瑕疵也不会影响整个防水系统的安全性。所以我们公司对采用卓宝零缺陷超级贴必定防水系统承担的任何防水工程由保险公司提供全面工程质量保险,每一个风险单元一旦渗漏,双倍赔偿,这在在防水业内又将掀起新一轮革命。
