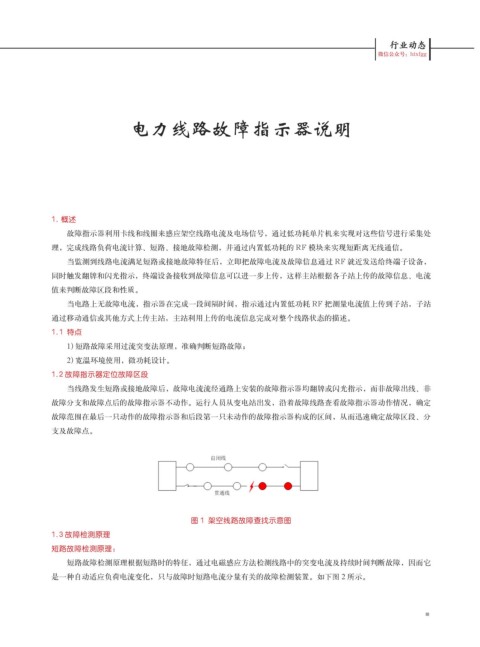

电力线路故障指示器说明

1. 概述

故障指示器利用卡线和线圈来感应架空线路电流及电场信号，通过低功耗单片机来实现对这些信号进行采集处
理，完成线路负荷电流计算、短路、接地故障检测，并通过内置低功耗的 RF 模块来实现短距离无线通信。
当监测到线路电流满足短路或接地故障特征后，立即把故障电流及故障信息通过 RF 就近发送给终端子设备，
同时触发翻牌和闪光指示，终端设备接收到故障信息可以进一步上传，这样主站根据各子站上传的故障信息、电流

值来判断故障区段和性质。
当电路上无故障电流，指示器在完成一段间隔时间，指示通过内置低功耗 RF 把测量电流值上传到子站，子站
通过移动通信或其他方式上传主站，主站利用上传的电流信息完成对整个线路状态的描述。
1.1 特点

1) 短路故障采用过流突变法原理，准确判断短路故障；
2) 宽温环境使用，微功耗设计。
1.2 故障指示器定位故障区段
当线路发生短路或接地故障后，故障电流流经通路上安装的故障指示器均翻牌或闪光指示，而非故障出线、非

故障分支和故障点后的故障指示器不动作。运行人员从变电站出发，沿着故障线路查看故障指示器动作情况，确定
故障范围在最后一只动作的故障指示器和后段第一只未动作的故障指示器构成的区间，从而迅速确定故障区段、分
支及故障点。

图 1 架空线路故障查找示意图

1.3 故障检测原理
短路故障检测原理：
短路故障检测原理根据短路时的特征，通过电磁感应方法检测线路中的突变电流及持续时间判断故障，因而它
是一种自动适应负荷电流变化，只与故障时短路电流分量有关的故障检测装置。如下图 2 所示。
