抑制涌流功能：
当线路送电时，指示器检测到励磁电流，动作回路闭锁，防止故障指示器误动作；
机械强度：
指示器机械强度保证在 1 米以下的高度自由落体到水泥地面时，性能和外观无损毁；
其他性能参数：
卡线结构具有良好的防水、防锈、防腐蚀能力，整体采用导磁防锈材料，外壳和整体结构具有防震、防碰撞、
防跌落损坏的设计措施。
3.3 技术参数
l 额定电流：630A；
l 负荷电流准确性 :：0~100A ±3A；100A~600A 3%
l 无线通信距离：100 米
l 短路准确性：停电识别 0.2s 动作准确度 10%，短路 20 ～ 40ms
l 接地准确性：10A，时间误差 30ms
l 通信方式：433M 无线通信，NFC 近场通信
l 电磁兼容：4 级；
l 适用导线：外径 8 ～ 33mm
l 使用寿命：8 年
指示器整体外观结构和尺寸参见下图，垂直高度最大尺寸为 143mm，中部圆柱直径为 94mm，水平宽度最大
尺寸为 99mm。故障指示器主要材质采用防紫外线的 PC 材料（聚碳酸酯基材），温度范围 -40 至 120 度，阻燃级
别 1.5mm 试样厚度 UL94-V0。各部分表面处理：主体和动板部分采用雾面，透明罩高透，翻牌和遮挡体部分采
用高光亮面。

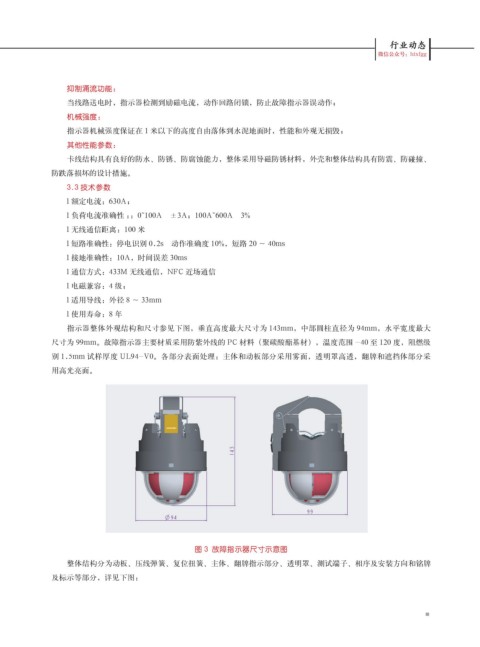

图 3 故障指示器尺寸示意图
整体结构分为动板、压线弹簧、复位扭簧、主体、翻牌指示部分、透明罩、测试端子、相序及安装方向和铭牌
及标示等部分，详见下图：
