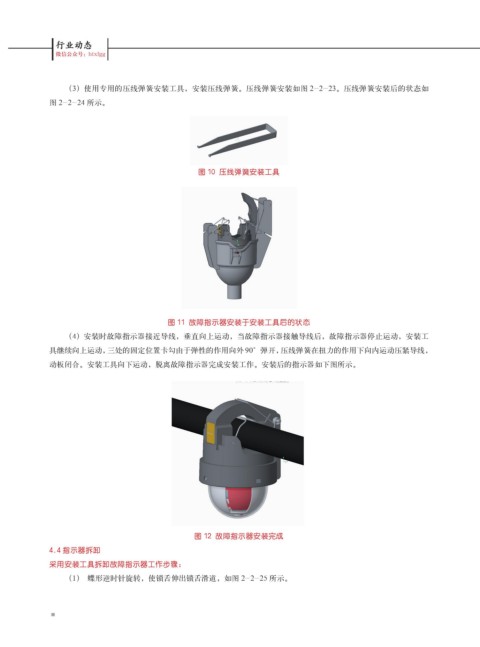

（3）使用专用的压线弹簧安装工具，安装压线弹簧。压线弹簧安装如图 2-2-23。压线弹簧安装后的状态如
图 2-2-24 所示。

图 10 压线弹簧安装工具

图 11 故障指示器安装于安装工具后的状态
（4）安装时故障指示器接近导线，垂直向上运动，当故障指示器接触导线后，故障指示器停止运动，安装工
具继续向上运动，三处的固定位置卡勾由于弹性的作用向外 90°弹开，压线弹簧在扭力的作用下向内运动压紧导线，

动板闭合。安装工具向下运动，脱离故障指示器完成安装工作。安装后的指示器如下图所示。

图 12 故障指示器安装完成
4.4 指示器拆卸
采用安装工具拆卸故障指示器工作步骤：

（1） 蝶形逆时针旋转，使锁舌伸出锁舌滑道，如图 2-2-25 所示。
