行业动态
微信公众号：htxfgg

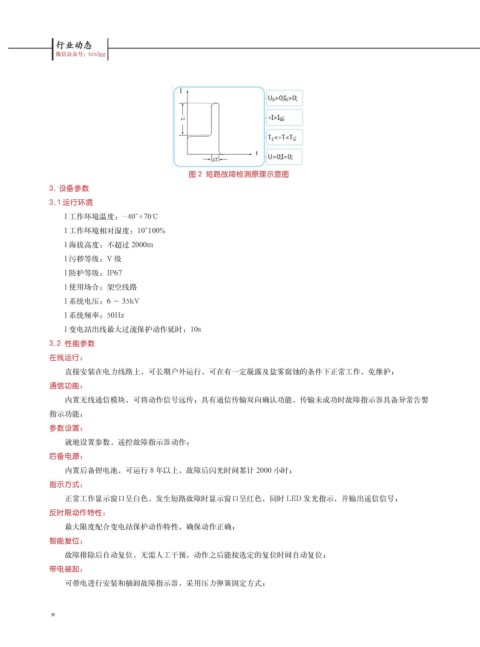

图 2 短路故障检测原理示意图
3. 设备参数
3.1 运行环境
l 工作环境温度：-40~+70℃
l 工作环境相对湿度：10~100%
l 海拔高度：不超过 2000m
l 污秽等级：V 级
l 防护等级：IP67
l 使用场合：架空线路
l 系统电压：6 ～ 35kV
l 系统频率：50Hz
l 变电站出线最大过流保护动作延时：10s
3.2 性能参数
在线运行：
直接安装在电力线路上，可长期户外运行，可在有一定凝露及盐雾腐蚀的条件下正常工作，免维护；
通信功能：
内置无线通信模块，可将动作信号远传；具有通信传输双向确认功能，传输未成功时故障指示器具备异常告警
指示功能；
参数设置：
就地设置参数，遥控故障指示器动作；
后备电源：
内置后备锂电池，可运行 8 年以上，故障后闪光时间累计 2000 小时；
指示方式：
正常工作显示窗口呈白色，发生短路故障时显示窗口呈红色，同时 LED 发光指示，并输出遥信信号；
反时限动作特性：
最大限度配合变电站保护动作特性，确保动作正确；
智能复位：
故障排除后自动复位，无需人工干预，动作之后能按选定的复位时间自动复位；
带电装卸：
可带电进行安装和摘卸故障指示器，采用压力弹簧固定方式；
