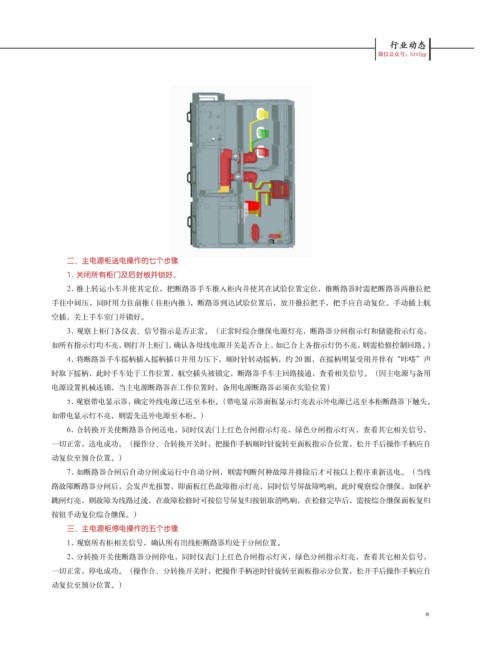

二、主电源柜送电操作的七个步骤
1. 关闭所有柜门及后封板并锁好。
2. 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，推断路器时需把断路器两推拉把

手往中间压，同时用力往前推 ( 往柜内推 )，断路器到达试验位置后，放开推拉把手，把手应自动复位。手动插上航
空插，关上手车室门并锁好。
3. 观察上柜门各仪表、信号指示是否正常。（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，
如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。）

4. 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约 20 圈，在摇柄明显受阻并伴有“咔嗒”声
时取下摇柄，此时手车处于工作位置，航空插头被锁定，断路器手车主回路接通，查看相关信号。（因主电源与备用
电源设置机械连锁，当主电源断路器在工作位置时，备用电源断路器必须在实验位置）
5. 观察带电显示器，确定外线电源已送至本柜。（带电显示器面板显示灯亮表示外电源已送至本柜断路器下触头。

如带电显示灯不亮，则需先送外电源至本柜。）
6. 合转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，
一切正常，送电成功。（操作分、合转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自
动复位至预合位置。）

7. 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。（当线
路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时信号屏故障鸣响。此时观察综合继保，如保护
跳闸灯亮，则故障为线路过流，在故障检修时可按信号屏复归按钮取消鸣响，在检修完毕后，需按综合继保面板复归
按钮手动复位综合继保。）

三、主电源柜停电操作的五个步骤
1. 观察所有柜相关信号，确认所有出线柜断路器均处于分闸位置。
2. 分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，
一切正常，停电成功。（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自

动复位至预分位置。）
