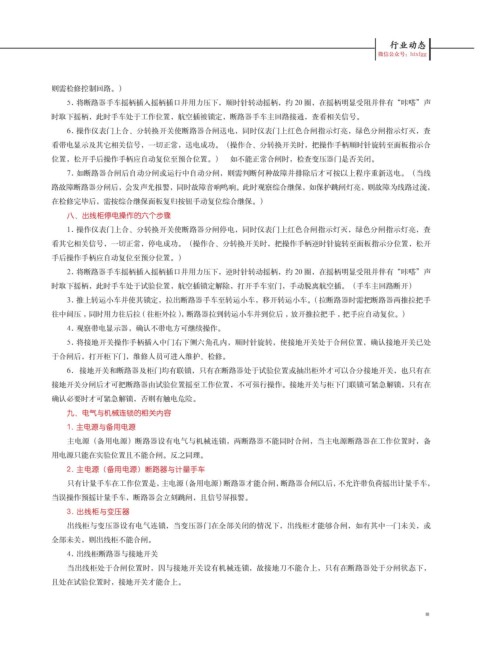

则需检修控制回路。）
5. 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约 20 圈，在摇柄明显受阻并伴有“咔嗒”声
时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
6. 操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查
看带电显示及其它相关信号，一切正常，送电成功。（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合

位置，松开手后操作手柄应自动复位至预合位置。） 如不能正常合闸时，检查变压器门是否关闭。
7. 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。（当线
路故障断路器分闸后，会发声光报警，同时故障音响鸣响。此时观察综合继保，如保护跳闸灯亮，则故障为线路过流，

在检修完毕后，需按综合继保面板复归按钮手动复位综合继保。）
八、出线柜停电操作的六个步骤
1. 操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查
看其它相关信号，一切正常，停电成功。（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开
手后操作手柄应自动复位至预分位置。）

2. 将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约 20 圈，在摇柄明显受阻并伴有“咔嗒”声
时取下摇柄，此时手车处于试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。（手车主回路断开）
3. 推上转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。( 拉断路器时需把断路器两推拉把手

往中间压 , 同时用力往后拉 ( 往柜外拉 ), 断路器拉到转运小车并到位后 , 放开推拉把手 , 把手应自动复位。)
4. 观察带电显示器，确认不带电方可继续操作。
5. 将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处
于合闸后，打开柜下门，维修人员可进入维护、检修。
6. 接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关，也只有在

接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作。接地开关与柜下门联锁可紧急解锁，只有在
确认必要时才可紧急解锁，否则有触电危险。
九、电气与机械连锁的相关内容

1. 主电源与备用电源
主电源（备用电源）断路器设有电气与机械连锁，两断路器不能同时合闸，当主电源断路器在工作位置时，备
用电源只能在实验位置且不能合闸。反之同理。
2. 主电源（备用电源）断路器与计量手车
只有计量手车在工作位置是，主电源（备用电源）断路器才能合闸，断路器合闸以后，不允许带负荷摇出计量手车，

当误操作预摇计量手车，断路器会立刻跳闸，且信号屏报警。
3. 出线柜与变压器
出线柜与变压器设有电气连锁，当变压器门在全部关闭的情况下，出线柜才能够合闸，如有其中一门未关，或

全部未关，则出线柜不能合闸。
4. 出线柜断路器与接地开关
当出线柜处于合闸位置时，因与接地开关设有机械连锁，故接地刀不能合上，只有在断路器处于分闸状态下，
且处在试验位置时，接地开关才能合上。
